Wydajniejsza obsługa blokowych operacji I/O

Spis treści

• Wstęp
• Buffer_head
• Struktura bio
• kernel 2.4 vs kernel 2.6

Wstęp

Urządzenia blokowe to np. dyski, cd-rom, pamieć flash. Obsługa urządzeń blokowych jest trudniejsza niż znakowych – dane nie muszą być czytane sekwencyjnie.

Struktura buffer_head

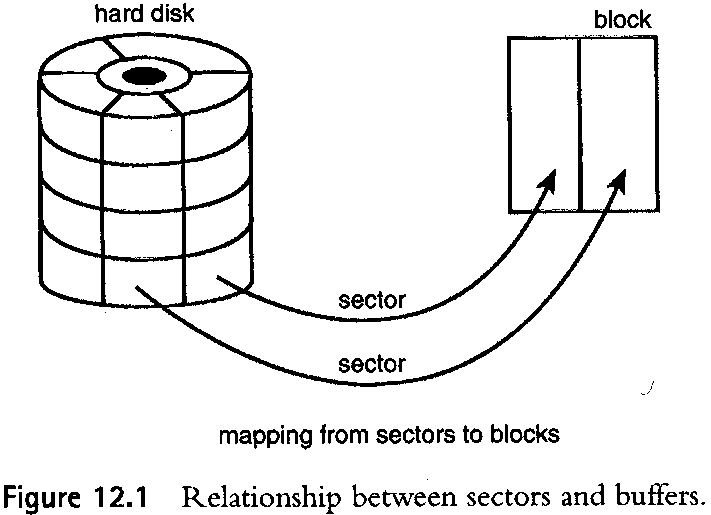

Sektor jest to jednostka fizyczna na dysku. Blok – jednostka abstrakcyjna, reprezentująca sektor

Kiedy blok jest w pamięci jest przechowywany w buforze. Każdy bufor jest powiązany z dokładnie jednym blokiem i z deskryptorem – buffer head, typu struct buffer_head. Buffer_head przechowuje informacje, które jądro potrzebuje do manipulowania buforami i jest zdefiniowany w <linux/buffer_head.h>.

Buffer_head istnieje po to by opisać mapowanie pomiędzy blokami na dysku a buforami w pamięci. W jądrach wcześniejszych niż 2.6 buffer head był dużo ważniejszą strukturą. Służył nie tylko do mappowania, ale także jako kontener dla wszystkich blokowych operacji I/O. Powodowało to dwa problemy:

• Buffer head był duża i nieporęczną struktura, z której trudno było korzystać. Poza tym to że duży buffer_head opisywał pojednczy bufor było mało wydajne. W jądrze 2.6 włożono sporo wysiłku w spodowowanie aby jądro pracowało bezpośrednio ze stronami i adresami zamiast z buforami
• Po drugie problem był w tym ze buffer head opisuje pojedynczy bufor. Buffer head zmuszał jądro do rozbijania potencjalnie dużych operacji blokowych na wiele pojedynczych struktur buffer_head. Głównym celem jądra 2.5 było wprowadzenie nowego, elastycznego kontenera dla blokowych operacji I/O. Jako rezultat tych starań powstała struktura bio.

Struktura bio

Zdefiniowana w <linux/bio.h>.

 struct bio {
         sector_t                bi_sector;
         struct bio              *bi_next;       /* request queue link */
         struct block_device     *bi_bdev;
         unsigned long           bi_flags;       /* status, command, etc */
         unsigned long           bi_rw;          /* bottom bits READ/WRITE,
                                                  * top bits priority
                                                  */

         unsigned short          bi_vcnt;        /* how many bio_vec's */
         unsigned short          bi_idx;         /* current index into bvl_vec */

         /* Number of segments in this BIO after
          * physical address coalescing is performed.
          */
         unsigned short          bi_phys_segments;

         /* Number of segments after physical and DMA remapping
          * hardware coalescing is performed.
          */
         unsigned short          bi_hw_segments;

         unsigned int            bi_size;        /* residual I/O count */
         unsigned int            bi_max_vecs;    /* max bvl_vecs we can hold */

         struct bio_vec          *bi_io_vec;     /* the actual vec list */

         bio_end_io_t            *bi_end_io;
         atomic_t                bi_cnt;         /* pin count */

         void                    *bi_private;

         bio_destructor_t        *bi_destructor; /* destructor */
 };

Ta struktura przedstawia aktywne blokowe operacje I/O jako listę segmentów. Segment jest to kawałek bufora spójny w pamięci. Dzięki temu bufor nie musi być spójny w pamięci.

Struktura bio reprezentuje przede wszystkim aktywne operacje blokowe.

Najważniejszymi polami w strukturze są:

• bi_io_vecs -tablica
• bi_vcnt – dlugosc tablicy
• bi_idx – aktualny index w tablicy

Bio_vec

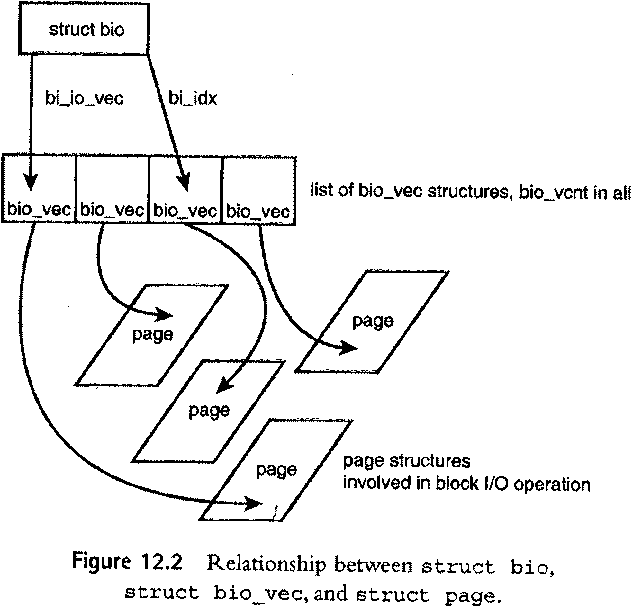

Bi_io_vec wskazuje na tablicę struktur bio_vec. Każdy bio_vec jest traktowany jako wektor <page, offset, len>, który opisuje konkretny segment: fizyczna strona, na której on leży, położenie bloku względem początku strony, długość bloku. Cała tablica tych wektorów opisuje bufor.

Strukturę bio można łatwo rozdzielać na dyski (raid) (bi_idx ustawiany odpowiednio na każdym dysku)

kernel 2.4 vs kernel 2.6

bio – jedna lub więcej stron w pamięci

Zalety zmiany buffer_head na bio:

• można łatwo reprezentować dużo pamięci, ponieważ bio działa tylko na stronach a nie na bezpośrednich adresach.
• nie przechowuje się niepotrzebnych informacji związanych z samym buforem, tylko to co jest potrzebne do opisania blokowej operacji I/O

Źródła

Źródła:

• R. Love, Linux Kernel Development, Developer's Library, 2004.
• http://lxr.linux.no/source/
