Diagramery ERD

Narzędzia do robienia diagramów ERD:

• PgModeler

  Poniżej diagram zrobiony tym narzędziem



  Wady: diagram nieco dziwaczny jeśli chodzi o związki. Na moim notebooku czasem wylatuje w powietrze. Zapisujcie od czasu do czasu.

• Umbrello: wchodzi w skład większości dystrybucji Linuxa, bo jest zawarte w KDE. Na studentsach wołamy je przez umbrello & natomiast jeśli je zainstalujecie u siebie, to będzie w menu w zakładce ,,Programowanie''. Przede wszystkim służy do modelowania obiektowego w UML, ale dla naszych celów należy wybrać widok ,,Entity Relationship Model''. Więcej w mini-tutorialu.

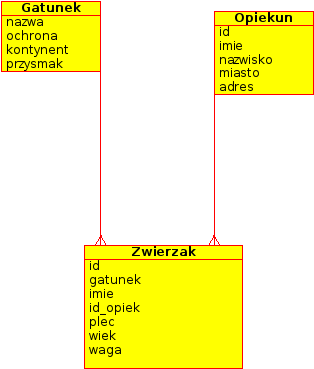

  Poniżej diagram zrobiony tym narzędziem



  Wady: na moim notebooku wylatuje w powietrze przy definiowaniu kluczy obcych. Zostaliście ostrzeżeni.

• Vertabelo: przyjemne narzędzie CASE do używania przez przeglądarkę. Najprostsza wersja bezpłatnie.
